夾網造紙機的配置：

夾網造紙機解決了現代長網造紙機車速日益提高所帶來的問題，特別是長網造紙機的紙品兩面特性差異、微觀勻度較差、橫向分布不均一等制約車速提高的問題。因此，夾網造紙機將是今后造紙工業的主力軍。

夾網造紙機的命名來自夾網成形器，夾網成形器代表流漿箱的紙漿射流噴入兩張匯聚網子之間的一種成形器，如圖2-16所示。因此可以說，夾網成形器術語本身并不表示任何脫水機理，只是表示最初進漿的狀況。

夾網造紙機根據是否有底網的情況還分無底網夾網造紙機和有底網夾網造紙機。從上面的定義可以推斷，夾網造紙機除成形部外，其余各部分的配置同高速的長網造紙機并無差別，而對于有底網與無底網的夾網造紙機的區別，就在于夾網成形器是否為有底網式，即紙幅先在底網上泄水成形后再在夾網中雙面脫水這一特征，其余各部分的配置是基本相同的。

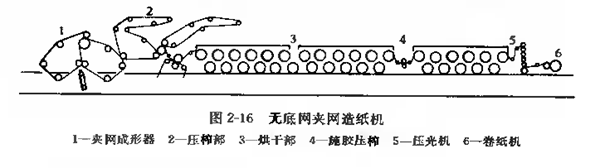

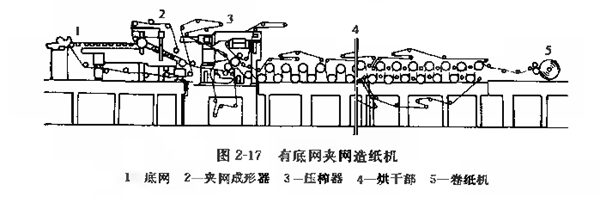

圖2-16及圖2-17分別表示了無底網夾網造紙機和有底網夾網造紙機的配置。

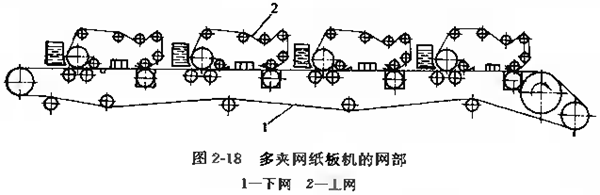

有底網夾網造紙機用于生產紙板，就發展為多夾網紙板機。同樣，除成形部外，其他部分的配置也與多圓網多缸紙板機并無差別。圖2-18表示了多夾網紙板機成形部的配置中，在底網上的每臺成形器，各配有自己的流漿箱。流漿箱噴出的紙漿流在頂網與底網形成的夾網中進行雙面泄水成形，而且從第二臺成形器起，新的濕紙幅是在已成形的紙幅上進行展上成形的。
